作為一種尖端的表面處理手段，真空等離子清洗技術在半導體領域引線框架的封裝流程中扮演著關鍵角色。該技術依靠等離子體的活性成分對表面雜質進行高效去除，從而大幅提升引線框架的清潔度和表面的粘附能力，進一步確保封裝過程的穩定性和持久可靠性。文章深入分析了真空等離子清洗技術在引線框架封裝中的實際應用步驟、核心參數及其對封裝品質的作用，并就如何提升工藝性能提出了建設性的優化方案，旨在推動半導體封裝技術的持續進步。

隨著IC制造技術的發展，傳統的封裝形式已經不能夠滿足現階段集成電路對于高性能、高集成度、高可靠性的要求。隨著電路框架結構尺寸的逐漸縮小，芯片集成與封裝工藝的不斷提高，對于高質量芯片的需求也在不斷提高，然而在整個封裝工藝過程中存在的污染物一直困擾著生產工程人員。等離子是正離子和電子密度大致相同的電離氣體，等離子清洗機通過對氬氣或氫氬混合氣等氣體進行電離，產生的等離子體通過電磁場加速，擊打在鍍銀層及芯片鋁墊表面，可以有效去除鍍銀層表面及鋁墊表面的有機物、環氧樹脂、氧化物、微顆粒物等沾污物，提高鍍銀層表面及鋁墊表面的活性，從而有利于壓焊鍵合。

真空等離子清洗的工作原理

等離子真空清潔技術，作為一種前沿的表面處理手段，其核心在于運用等離子體的強大能量來凈化和改善物體表面。這一技術的運作機制依賴于等離子體內的高能粒子與物體表面的直接接觸。在無氧條件下，借助電磁場的力量，氣體分子被激活，轉化為等離子體形態，其中富含電子、離子、自由基和光子等高能粒子。這些活躍的粒子能夠與物體表面產生一系列的物理及化學變化，進而清除表面的雜質或?qū)Ρ砻孢M(jìn)行優化處理。整個真空等離子清潔過程大致可分為三個步驟：激發氣體、生成等離子體以及表面處理。在真空中，將氧氣、氬氣或氫氬混合氣等氣體引入等離子清潔設備的反應室，并利用電磁場將其轉化為等離子體。隨后，高能電子與氣體分子發生碰撞，導致氣體分子解離成活性粒子。這些活性粒子再與物體表面相互作用，達到清潔和改性的目的。

通過對真空氛圍的壓力、電磁場力度、氣體類別及其流速、處理時長等要素進行細致調節，能夠精準地操控等離子體中活性粒子的種類與能量級別，進而有效處理各類材質表面污染物。另外，真空等離子體清洗技術還能優化材料表面的化學性質和物理結構，例如提升表面能級、增強表面的親水特性及黏附能力，這一技術在半導體封裝、光學部件加工以及生物醫學器械表面改性等領域得到了廣泛的應用。

真空等離子清洗在引線框架封裝工藝中的應用

1清洗步驟

在對引線框架進行深度清潔的過程中，真空等離子清洗技術遵循一系列核心步驟。首先，將待處理的引線框架置入等離子清洗系統的反應艙中，保證其各個表面都能充分接觸到等離子體。隨后，利用真空泵設備將反應艙內的空氣抽出，達到一個特定的低壓水平，隨后注入特定的氣體介質，例如氧氣、氬氣或氫氬混合氣等。激活電磁場以激發氣體分子，使其轉化為等離子體狀態，進而利用其高能粒子對引線框架表面進行細致的清潔。清洗作業結束后，再將氮?dú)飧鷫嚎s空氣按先后順序充入反應倉，恢復至常壓狀態，并將引線框架取出以備后續加工使用。這一系列精心設計的步驟確保了清潔工作的徹底性與效率。

2工藝參數優化

真空等離子清洗技術的卓越表現依賴于對工藝參數的精準調控。關鍵工藝要素涵蓋真空室的氣壓控制、電磁場能量的輸出、清洗氣體類型及其流量大小，以及清洗作業的持續時間。為了達到理想的清洗成效，必須針對引線框架的具體材質和污染物的具體種類，對上述參數進行科學調整。比如，氧氣等離子體在分解有機污染物方面表現出色，而氬氣等離子體則擅長于去除表面氧化物并進行表面處理。進一步地，提升功率和延長清洗周期能夠增強等離子體的活躍度和清洗力度，然而，功率過高或時間過長可能導致表面損傷或材料劣化。因此，在確保清洗效率的同時，還需兼顧材料保護，以實現清洗效果的最優化。

3清洗效果評估

對真空等離子清洗技術的成效進行評價是保障其穩定性的關鍵步驟。一般而言，我們會利用表面張力測試、掃描電鏡（SEM）檢查以及X射線光電子能譜分析（XPS）等手段來對處理過的引線框架進行細致的檢測。表面張力測試能夠揭示表面的清潔度和表面處理的效果，表面張力較高則有利于增強后續封裝材料的粘合力。利用SEM檢查可以觀察到表面形態的任何改變，以判斷清洗過程中是否造成了損傷或是否還有污染物殘留。XPS分析則專注于表面化學成分的變動，以確認污染物是否被徹底清除。綜合運用這些檢測手段，能夠?qū)η逑葱ЧM(jìn)行精確地評價，從而為工藝參數的調整提供指導。

提高真空等離子清洗對封裝質量的應用

1提高焊線強度

采用真空等離子體清洗技術能顯著增強焊線的黏結強度。在封裝引線框架的過程中，焊線所能達到的強度是衡量封裝品質的關鍵因素。一般來說，焊線作業是利用超聲波焊接或熱壓焊接技術來完成芯片引腳與引線框架的牢固連接。假如焊接區域存在污染物或氧化層未能徹底清除，這將對焊接的強度及其穩定性造成負面影響。利用真空等離子清洗技術，能夠高效清除引線框架表面的有機雜質、油脂以及氧化物，確保焊接區域的高度清潔，從而增強焊線的黏結效果。

2減少芯片分層

降低芯片層間剝離是增強封裝穩定性的重要步驟。所謂的芯片層間剝離，指的是在多層封裝體內，因?yàn)榻缑嫖廴净蛘哒澈狭Σ粔驅е碌膶优c層之間的分離狀況，這種情況有可能引發電子性能的下降甚至封裝整體的失敗。采用真空等離子體清洗技術，能夠清除表面的雜質并提升表面的粗糙程度，有效增強不同材料間的粘合力，減少界面微孔的出現。經過清洗處理的表面，有助于封裝材料（例如環氧樹脂、焊料等）與芯片表面或引線框架的牢固結合，進而減少層間剝離的可能性。這在多芯片封裝和高功率封裝的應用中尤為關鍵，因?yàn)檫@些場合對界面結合的穩定性要求極為嚴格，真空等離子體清洗技術的運用能夠顯著提升封裝的耐用時長。

3優化材料使用

通過真空等離子技術對材料進行精煉，有效降低了在封裝作業中對清洗液、焊接材料及其他化學品的依賴。與依賴大量溶劑的常規清洗手段相比，這一技術不僅減少了化學品的消耗，還大幅降低了環保負擔和潛在的安全隱患。真空等離子清洗作為一種無需液體化學品的干燥清洗技術，顯著減少了化學品的用量，并大幅降低了環保與安全風險。同時，它通過提升表面清潔度和表面活性，使得焊接材料和封裝材料的利用更為經濟高效，減少了材料的不必要損耗。此外，改進后的材料利用策略還有助于提升封裝的穩定性，降低封裝失敗的概率。

在引線框架封裝流程中，采用真空等離子清洗技術，極大地增強了封裝的品質與穩定性，并且滿足了半導體產業對精密制造的要求。伴隨著封裝技術的持續進步和對更小型化、更高密度封裝需求的上升，這一清洗技術亦需不斷革新與完善，以適應封裝過程中日益增加的復雜性。未來的研究方向應當聚焦于對工藝參數的精確調控、技術的多元化拓展以及與其他封裝技術的融合，旨在進一步提高封裝的性能及其持久可靠性。通過促進真空等離子清洗技術的持續發展，半導體封裝的質量和作業效率預期將實現飛躍性的增長，從而為制造和應用高端電子產品提供更為堅實的支撐。

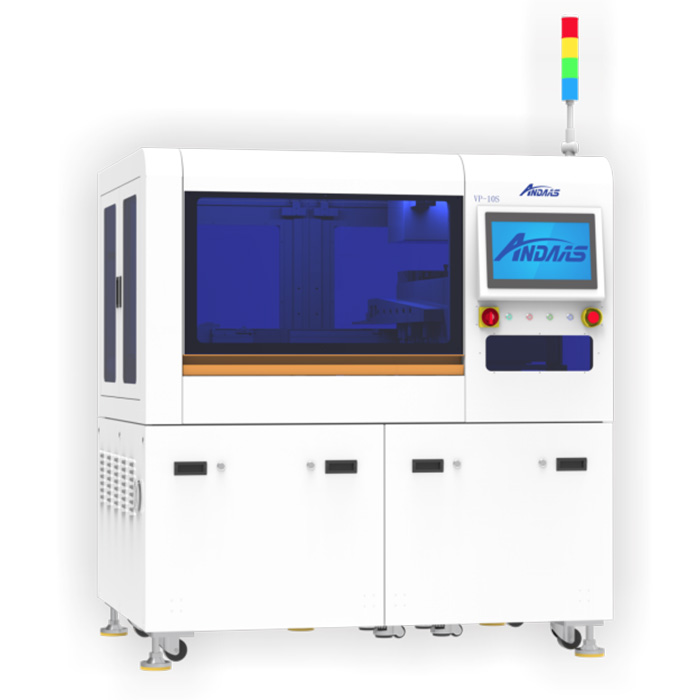

VP-10S 全自動真空等離子清洗機適用于集成電路封裝（引線框架清洗），Wire、DieBonding、EMC封裝前后處理。

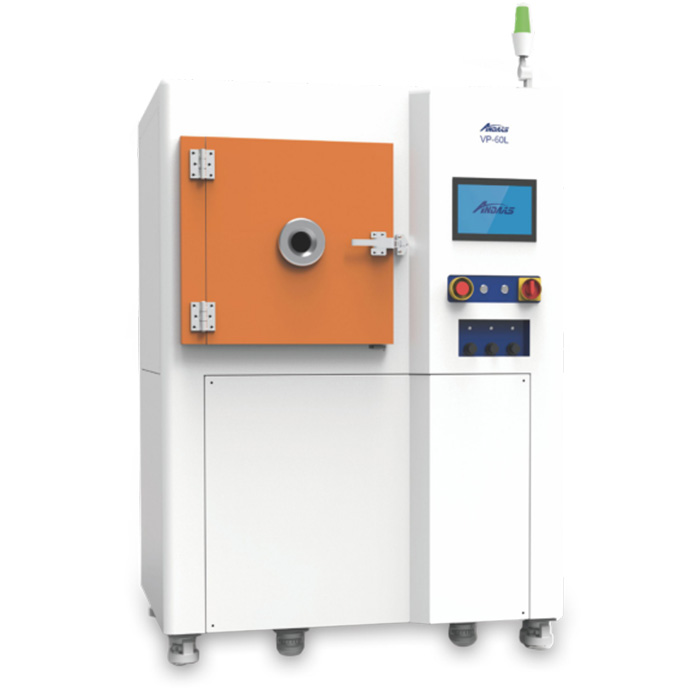

VP-60L 離線式真空等離子清洗機去除灰塵和油污;精細清洗和去靜電;提高表面的附著能力;提高表面粘接的可靠性和持久性;AF/AS 層褪鍍。
