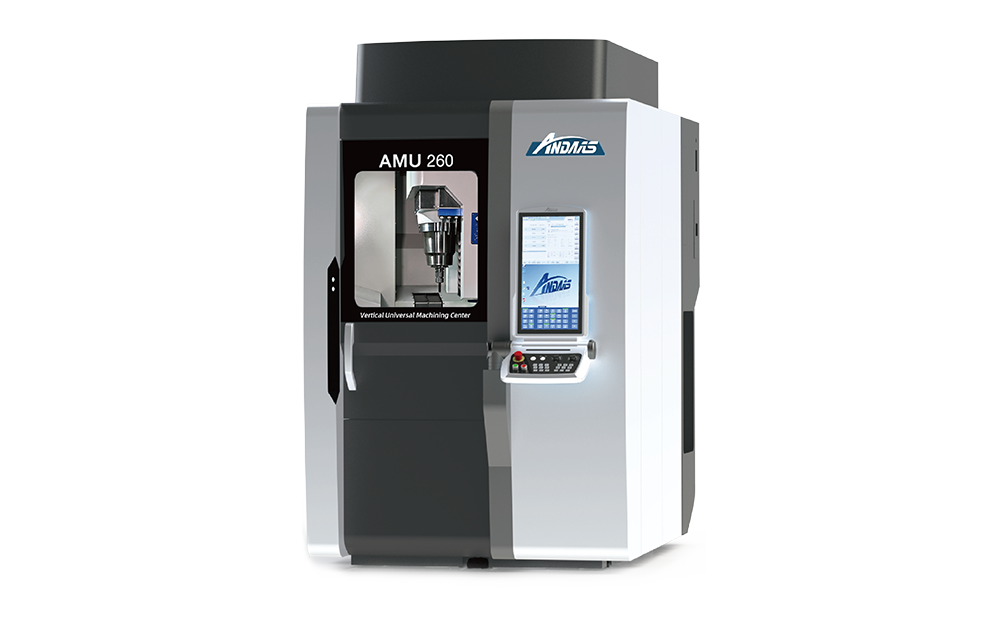

AMU260 立式5軸高速加工中心

產品特點:

高剛性，高響應 高速度，高精度

AMU 系列立式五軸高速加工中心，是現代制造業中的璀璨明星

以其高效率、智能化、物聯網、緊湊型、高精度和高加速度六大卓越競爭力，為客戶帶來前所未有的加工體驗。

-DirectDrive直驅電機技術，無反向間隙
-20000rpm高剛性主軸
-三軸中空絲桿冷卻系統
-40把刀刀庫，可擴充至140把刀，高效率加工
-實用和操作舒適的23.8”高分辨率顯示

技術規格:

機械規格
工作臺盤面尺寸	直徑260 mm
X軸行程	400 mm
Y軸行程	500 mm
Z軸行程	380 mm
A軸行程	150°(-120°/+30°)
C軸行程	連續360°
主軸轉速	20000rpm
快速進給	36 M/min
切削進給	36 M/min
最大加工范圍	380 mm diameter X 250 mm (conditional)
工作臺最大承重	50 kg
刀庫刀具數量	40把刀(140把刀opt)
直線軸向定位精度	±0.004 mm
旋轉軸向定位精度	±4 arcsec
直線軸向重復定位精度	±0.002 mm
旋轉軸向重復定位精度	±2 arcsec
加速度	1.2 G
占地面積	1,600 mmX2,500 mm
機械重量	6,500 kg
標準配備	■DDR搖籃式雙軸旋轉工作臺/水冷式 ■自動換刀系統-40把刀 ■控制器系統：NUM Flexium Plus 68 23.8" 觸控式LCD Partial-HSC高速高精功能 RTCP功能 ■I.C.S智能輔助系統 ■機內視覺監控系統 ■接觸式對刀儀 ■全密閉式外罩鈑金 ■中央冷卻系統 ■三軸中空冷卻螺桿 ■伺服液壓系統 ■中央潤滑系統 ■副水箱 ■切削液精密過濾系統 ■集屑盒 ■水泵 ■電氣箱空調 ■工作燈 ■三層式警示燈 ■地基螺絲及墊塊 ■工具箱 ■機械保固一年 ■控制器保固二年
選購配備	■電主軸 / 30000RPM / HSK-A50 ■三軸光學尺 / HEIDENHAIN 分辨率0.01um ■視覺對刀儀 ■高容量刀庫/100把刀 ■油水分離機 ■油霧回收裝置 ■自動門 ■鏈板式排屑機 ■鐵屑車 ■高精度接觸式CNC測頭 ■定心式精密虎鉗 ■定心式精密虎鉗底板
