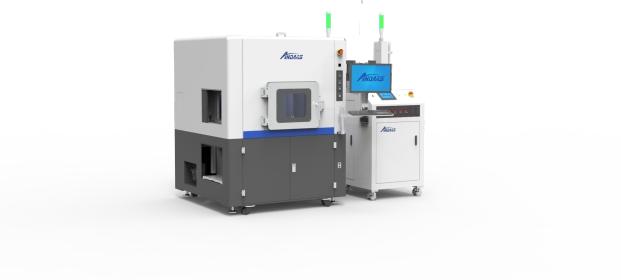

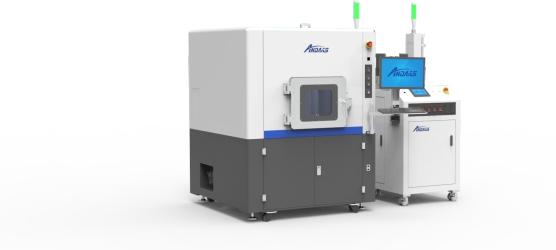

iPot-5V 真空灌膠機系列

產品特點:

1. 針對有自流性膠水的供膠單元；

2. 可適用于高填料的膠水；

3. 搭配備料站完成施膠；

4. 可對膠水進行路徑處理，速度可達800mm/秒；

5. 可匹配上下游設備完成組線使用；

6. 具有三軸運動平臺，通過控制軟件編輯路徑，可按設定走點、線、圓、弧等軌跡；

7. 可選配進口/國產真空泵，高真空環境灌膠；

8. 可搭載多個混合閥，滿足CT需求；

9. 配備二級閥開關膠，不滴膠，不漏膠；

10. 具備清洗功能；

11. 獨特的工業設計外觀。

產品功能：

1. 適用于消費電子、5G通訊、白色家電、生物醫療、汽車電子、新能源等行業各功能模塊真空注膠、灌膠工藝；

2. 支持單個載具注膠作業；

3. 適合單組分、雙組分以及多組分灌膠工藝；

技術規格:

技術參數：
Technical	Parameters:

在線真空灌膠機 In-Line Vacuum Potting Machine			離線真空灌膠機 Off-Line Vacuum Potting Machine
型號 Model		iPot-5V1200	型號 Model	iPot-5V1100
工作范圍 Work scope(mm)		480(X)×480(Y)×300(Z)	工作范圍 Wark scope(mm)	480(X)×480(Y)×300(Z)
運動速度(mm/s) Movement speed(mm/s)		0-500	運動速度(mm/s) Movement speed(mm/s)	0-500
傳輸軌道 Transport rail		倍速鏈 Double speed chain	調幅方式 Amplitude modulation mode	無 None
傳輸速度(m/min) Transport speed(m/min)		0-12	調幅速度 Amplitude modulation speed	無 None
調幅方式 Amplitude modulation mode		無 None	操作系統 Operating system	PC+運動控制卡 PC+Motion control card
調幅速度 Amplitude modulation speed		無 None	重復精度 Repeatability(mm)	±0.05
通訊端口 Communication port		SMEMA接頭 SMEMA connector	最大移動速度(mm/秒) Maximum moving speed(mm/s)	800
元器件最大高度 Maximum height of component		300	傳動方式 Transmission mode	伺服電機+滾珠絲桿 Servo motor +Ball screw
輸送高度 Conveying height(mm)		900±20	電源 Power supply	AC380V 13kW
操作系統 Operating system		PC+運動控制卡 PC+Motion control card	機器尺寸 Machine dimensions(mm)	1450(L)×1360(W)×1800(H)
重復精度 Repeatability (mm)		±0.05	重量 weight(kg)	≈950
最大移動速度(mm/秒) Maximum moving speed(mm/s)		800	工作環境 Work environment	溫度：0-40℃,相對濕度：20-90% Temperature:0- 40℃;Relative humidity;20-90%
傳動方式 Transmission mode		伺服電機+滾珠絲桿 Servo motor +Ball screw
電源 power supply		AC380V 13.5kW
機器尺寸(mm Machine dimensions(mm)		450(L)×1360(W)×1800(H)
重量 weight(kg)		≈1250
工作環境 Work ervironment		溫度：0-40℃,相對濕度：20-90% Temperature:0-40℃; Rrelative humidity:20-90%
